ALTEC A7 500W-1 MAGNIFICENT もどき！ ― 2019-05-27
ALTEC A7 500W-1 MAGNIFICENT もどき！
ホーンの上の赤いネットが、ALTEC LANSING/2wayスピーカーMini Monitor 8A
スタンド付きの小さなBOXが、ALTEC 405-8HをVictorSX-100 のカスケードバスレフ構造に

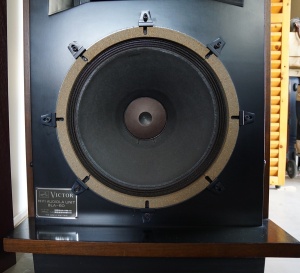

ALTEC 515-16G serial no. 009944 009945
エンクロージャーはVICTOR BLA-60、ラワン合板 板厚30mm、170ℓくらい？

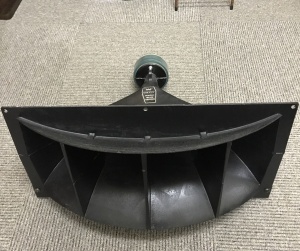

ALTEC 511B + ALTEC 806A 16Ω
ネットワークの構成です。
右がLF、左がHFと固定アッテネーター。
cross 500Hz
515-16gがTANGOコアコイル 4.7ｍH+2.3ｍH＝7.0ｍH
フィルムコンデンサ 10.0μF+3.9μF＝13.9μF
511B+806A TANGO空芯コイル 4.7ｍH+0.14ｍH+FOSTEX2.2ｍH＝6.94ｍH
フィルムコンデンサ 10.0μF+3.9μF＝13.9μF
アッテネーター -6ｄｂ セメント抵抗 8.2Ω 12.0Ω
右がLF、左がHFと固定アッテネーター。
cross 500Hz
515-16gがTANGOコアコイル 4.7ｍH+2.3ｍH＝7.0ｍH
フィルムコンデンサ 10.0μF+3.9μF＝13.9μF
511B+806A TANGO空芯コイル 4.7ｍH+0.14ｍH+FOSTEX2.2ｍH＝6.94ｍH
フィルムコンデンサ 10.0μF+3.9μF＝13.9μF
アッテネーター -6ｄｂ セメント抵抗 8.2Ω 12.0Ω
ALTEC A7 500W-1 MAGNIFICENT のN５００G を参考に作成！
ホーンのカバーも作成！
